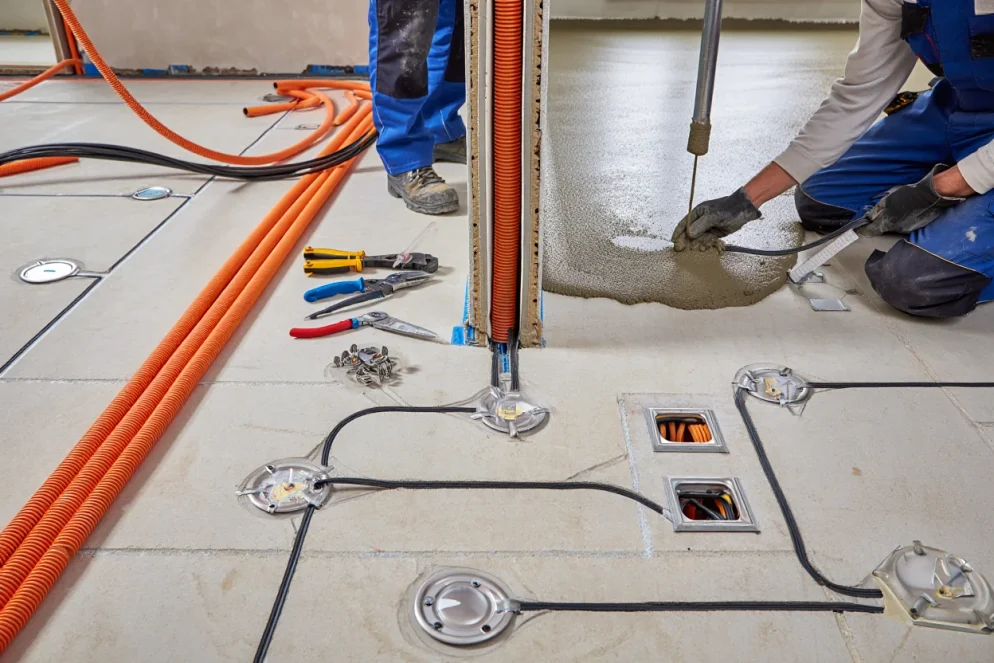

Проводка в полу частного дома: правила и этапы монтажа

Прокладка проводки в полу — удобное решение для современного дома. Разбираем основные этапы монтажа и рекомендации по выбору материалов.

Преимущества проводки в полу

• Эстетика: отсутствие видимых кабелей и коробов.

• Гибкость: удобно для открытых планировок, где розетки и точки освещения могут располагаться в полу или в центре комнаты.

• Безопасность: при правильной установке минимизирует риск механических повреждений и спотыкания.

Основные требования

1. Использование гофрированных или пластиковых труб (коробов)
Прокладка кабеля обязательно выполняется внутри защитных труб или кабель-каналов, чтобы избежать повреждений и упростить возможный ремонт.

2. Кабель с двойной изоляцией
Рекомендуется использовать кабель типа ВВГнг или NYM с повышенной стойкостью к нагрузкам и перегреву.

3. Расположение
Кабель укладывается до устройства стяжки или под фальшпол. Нельзя укладывать кабели непосредственно в бетон без защитной оболочки!

4. Учет температурных деформаций
Особенно важно при теплых полах: выбираются термостойкие кабели или добавляются компенсационные петли.

Пошаговая инструкция монтажа

Шаг 1. Планирование схемы
Нарисуйте план помещения с указанием всех розеток, выключателей и источников питания. Рассчитайте длину кабеля.

Шаг 2. Подготовка основания
Очистите пол, устраните крупные неровности. Наметьте трассы для укладки кабеля.

Шаг 3. Прокладка гофротрубы или кабель-канала

• Зафиксируйте трубы к основанию пола пластиковыми хомутами или специальными креплениями.

• В местах пересечения труб избегайте острых углов и сильных перегибов.

Шаг 4. Укладка кабеля
Протяните кабель внутри труб. При необходимости используйте протяжку.

Шаг 5. Проверка целостности и подключения
Проверьте сопротивление изоляции и целостность кабеля перед заливкой стяжки.

Шаг 6. Устройство стяжки
Залейте стяжку, соблюдая толщину слоя (минимум 30–50 мм над трубами).

Шаг 7. Монтаж розеток и подключения
После высыхания стяжки устанавливаются розетки, выключатели и подключаются приборы.

Советы по безопасности

• Все работы должны соответствовать требованиям ПУЭ (Правила устройства электроустановок).

• Обязательно делайте фото трасс перед заливкой стяжки — пригодится для ремонта.

• Используйте дифференциальные автоматы (УЗО) для повышения безопасности.

• Если в полу укладывается теплый пол — применяйте только специализированные кабели с соответствующей термостойкостью.
